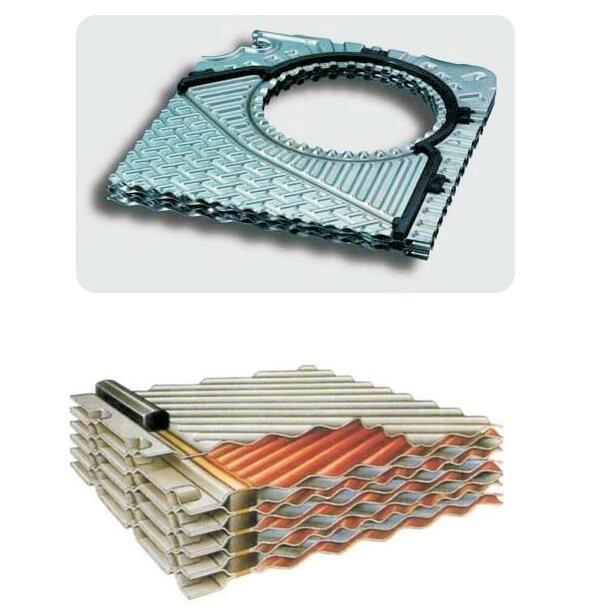

| 錫雷曼換熱設備有限公司激光半焊板式換熱器產品規格數據表 | ||||||||||
| LW系列激光半焊產品型號 | 標準接管口徑 | 單板有效換熱面積 | 組裝板片數量 | 流量 |
板片 厚度 |
產品 高度 |
產品 寬度 |
角孔 間距 |
夾緊 尺寸 |
|
| 16Bar產品型號 | 25Bar產品型號 | m3/h | mm | mm | mm | mm | mm | |||
| LW050-NAXXX | LW050-NBXXX | DN50 | 0.12m2 | 240 | 36 | 0.6/0.7 | 920 | 320 | 640*140 | N*(3.0+X) |
| LW100-NAXXX | LW100-NBXXX | DN00 | 0.24m2 | 510 | 145 | 0.6/0.7 | 1084 | 470 | 719*225 | N*(2.5+X) |
| LW150-NAXXX | LW150-NBXXX | DN150 | 0.46m2 | 470 | 320 | 0.6/0.7 | 1815/1940 | 610/650 | 1294*298 | N*(2.5+X) |
| 備注：1、以上產品數據僅供參考，準確產品數據以我公司出具的產品設計書與產品圖紙為準。2、以上產品為我公司主推產品系列，我公司還可提供F系列與D系列的多款型號可拆板式換熱器產品，產品詳細數據請聯系我公司技術部進行咨詢。3、產品型號欄中的字母“N”表示未確定的板片數量；字母“XXX"表示未確定的產品組裝信息。 | ||||||||||
